고속 소형 강철 뜨거운 회전 선반 기계장치 80mm × 80mm는 분숙합니다
뜨거운 목록 선반 공정 장치
디자인 기초
1. 원료 spec: 80×80×2000mm-200x200x2000mm 2. 완성품 spec: Φ10~Φ30mm 열간압연 모양없이 한 막대기, 커트에 길이 12m 3. 매시 산출: 10t/h |
회전 유형과 회전 선반 윤곽
장비 특성
1. 회전 선반 대는 압축 응력을 받는 유형을 채택합니다. 이 유형은 높습니다 뻣뻣함과 롤러를 바꾸게 쉬운. 2. 회전 선반의 모는 것은 흡진기를 적용하고 쌍신회로는 채택합니다 2 급료 감소에 의하여 결합되는 변속기. 이 유형에는 뒤에 오는 이점이 있습니다: 낮은 무게, 작은 양, 경제적인 공간 직업, 저가 및 등. 장치 갱구 물자: , 바퀴 장치 물자 ZG35CrMo 위조되는, 42CrMo 상자는 구조상 부속의 입니다. 3. 냉각 침대 들어가는 것은 압축 공기를 넣은 롤러 테이블의 자유롭게 채택합니다 가벼운 장비의 이점이 있는 간단한 들어가는 유형, 낮은것에는 비용과 쉬운 정비는 앞치마 판 유형 enteringdevice와 비교했습니다. 4. 최후 수확과 배수 길이 비행 가위는 채택합니다 압축 공기를 넣은 클러치 빈도 통제는, 회전하는 유형 속력을 냅니다. 이 유형의 나는 가위에는 낮은 모터 힘, 간단한 전기의 이점이 있습니다 가동정지 비행 가위와 비교되는 통제와 낮은 투자. 5. 묶는 것은 기계적인 압축 공기를 넣은 결합한 유형을 채택합니다 묶기를 위한 자동적인 기계 및 물자는 Φ6.5mm 철사 막대입니다. |
공정 장치 소개
자격이 된 찬 지위는 기중기에 의하여 위탁 롤러 테이블에 재가열 로의로 끝에 도착하고기 위하여, 그 후에 지위 미는 사람에 의해 가열을 위한 재가열 로로 밀리기 위하여 들었습니다. 지위 온도가 1150-1250℃에 도달할 경우, 지위는 지위 밖으로 장치에 의해 로의 밀어 낼 것입니다; 회전 선반의 앞에 밖으로로 롤러 테이블 그리고 작동되는 롤러 테이블을 통해, 지위는 거친 회전 선반, 중간 회전 선반 및 끝 회전 선반으로 단계적으로 들어갈 것입니다. 완성품은 남아 있던 열처리 장치를 통해서 가고 배수 길이 비행 가위로 잘리고 냉각 침대 들어가는 장치에 의해 냉각을 위한 냉각 침대에 그 후에 후에 도착하기 위하여 롤러 테이블을 가속화하십시오. , 냉각 침대 출구 장치에 의하여 냉각 후에, 제품은 뛰기 밖으로 롤러 테이블로 옮겨지고, 커트에 길이 가위에 그 후에 갑니다. 커트에 길이 절단과 검사 후에, 완성품은 완성품 십자가 경간 검사 부류로부터 완성품 경간으로 옮겨지고 그 후에 모아지고, 묶이고, 무게가 달리고, 레테르를 붙이고 마지막으로 저장될 것입니다. |
장비 명부
기계적인 부분 | |
1 | 국자 포탑/국자 이동하는 차/(고객이 결정하는) 국자에 의하여 고쳐지는 지원 |
2 | Tundish |
3 | Tundish 차 |
4 | 형 |
5 | 형 진동 장치 |
6 | 진동 드라이브 장치 |
7 | 진동 장치를 위한 보호 덮개 |
8 | 구조를 살포하는 이차 coolings |
9 | 관을 살포하는 이차 coolings |
10 | 이차 찬물을 위한 분무 노즐 |
11 | 이차와 셋째로 냉각을 위한 지원 롤러 장치 |
12 | 기계를 곧게 펴는 철수 |
13 | 기계를 곧게 펴는 철수를 위한 전송 장치 |
14 | 범용 이음쇠 |
15 | 엄밀한 거짓 막대기 |
16 | 거짓 막대기 기억 장치 |
17 | 거짓 막대기 기억 장치를 위한 가이드 롤러 |
18 | 지위 납품 롤러 테이블 |
19 | 유압 지위 미는 사람 |
20 | 지위 수집을 위한 플랫폼 |
21 | 화염 절단기/(고객이 결정하는) 유압 가위 |
Electrics 통제 시스템 | |
23 | 형 진동을 위한 통제 시스템 |
24 | 기계를 곧게 펴는 철수를 위한 통제 시스템 |
25 | 거짓 막대기를 위한 효과적인 통제 시스템 |
28 | 지위 납품 롤러 테이블을 위한 통제 시스템 |
29 | 밖으로 지위를 위한 통제 시스템 |
30 | 중앙 유압 역을 위한 통제 시스템 |
강철 구조물 | |
31 | 주요 주물 플랫폼 |
32 | 주물 플랫폼 |
33 | 거짓 막대기 저장을 위한 플랫폼 |
보조 체계 | |

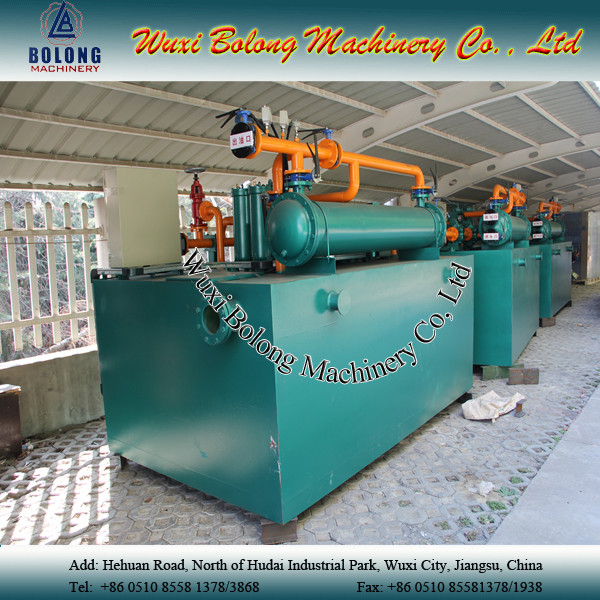

34 | 유압 장치 |
35 | 이차 coolings 증기를 위한 장치 출력 |
36 | 이차 찬물을 위한 통제 시스템 |
37 | 부분을 곧게 펴는 철수를 위한 중단된 가동 상자 |
38 | 특별한 윤곽은 고객 요구에 따라 제공될 수 있습니다 |
기술설계 팀
