모양없이 한 막대기 전 압박된 유형을 위한 낮은 무게 반 지속적인 열간압연 선반
뜨거운 목록 선반 공정 장치
디자인 기초
1개의 원료 spec: 75×75×2000mm
2개의 완성품 spec: Φ10~Φ24mm 열간압연 모양없이 한 막대기,
커트에 길이 12m
3 매시 산출: 10t/h
회전 유형과 회전 선반 윤곽
1가지의 회전 선반 배치 유형은 반 지속을 채택합니다.
2 사소 단면도 Φ10mm를 구르는 것은 75×75mm에 근거를 둔 막대기를 모양없이 했습니다
지위, 회전 통행은 15의 입니다.
3 회전 통행을 점차적으로 감소시키기 위하여 “서비스의 1개의 대” 유형을 채택하십시오.
4 전체적인 생산 라인에 있는 회전 선반의 합계 11 대가 있습니다,
Φ400×1 거친 회전 선반을 포함하여, Φ300×6 중간 회전 선반
그리고 Φ300×2×2 끝마무리 회전 선반.
5 회전 선반 드라이브: Φ400×1 거친 회전 선반은 AC 모터입니다. Φ300×6
중간 회전 선반은 “1개의 AC 모터 드라이브 6”입니다.
끝마무리 회전 선반은입니다 “1 DC 드라이브 2”
Φ300×2×2
Φ10mm를 구르기 위하여 완성품의 가장 높은 회전 속도가 서 있는 6
모양없이 한 막대기는 8m/s.입니다.
장비 특성
1. 회전 선반 대는 압축 응력을 받는 유형을 채택합니다. 이 유형은 높습니다
뻣뻣함과 롤러를 바꾸게 쉬운.
2. 회전 선반의 모는 것은 흡진기를 적용하고 쌍신회로는 채택합니다
2 급료 감소에 의하여 결합되는 변속기. 이 유형에는 뒤에 오는 이점이 있습니다:
낮은 무게, 작은 양, 경제적인 공간 직업, 저가 및 등.
장치 갱구 물자: , 바퀴 장치 물자 ZG35CrMo 위조되는, 42CrMo
상자는 구조상 부속의 입니다.
3. 냉각 침대 들어가는 것은 압축 공기를 넣은 롤러 테이블의 자유롭게 채택합니다
가벼운 장비의 이점이 있는 간단한 들어가는 유형, 낮은것에는
비용과 쉬운 정비는 앞치마 판 유형 들어가는과 비교했습니다
장치.
4. 최후 수확과 배수 길이 비행 가위는 채택합니다
압축 공기를 넣은 클러치 빈도 통제는, 회전하는 유형 속력을 냅니다. 이 유형의
나는 가위에는 낮은 모터 힘, 간단한 전기의 이점이 있습니다
가동정지 비행 가위와 비교되는 통제와 낮은 투자.
5. 묶는 것은 기계적인 압축 공기를 넣은 결합한 유형을 채택합니다
묶기를 위한 자동적인 기계 및 물자는 Φ6.5mm 철사 막대입니다.
공정 장치 명부
기계적인 부분 | |
1 | 국자 포탑/국자 이동하는 차/(고객이 결정하는) 국자에 의하여 고쳐지는 지원 |
2 | Tundish |
3 | Tundish 차 |
4 | 형 |
5 | 형 진동 장치 |
6 | 진동 드라이브 장치 |
7 | 진동 장치를 위한 보호 덮개 |
8 | 구조를 살포하는 이차 coolings |
9 | 관을 살포하는 이차 coolings |
10 | 이차 찬물을 위한 분무 노즐 |
11 | 이차와 셋째로 냉각을 위한 지원 롤러 장치 |
12 | 기계를 곧게 펴는 철수 |
13 | 기계를 곧게 펴는 철수를 위한 전송 장치 |
14 | 범용 이음쇠 |
15 | 엄밀한 거짓 막대기 |
16 | 거짓 막대기 기억 장치 |
17 | 거짓 막대기 기억 장치를 위한 가이드 롤러 |
18 | 지위 납품 롤러 테이블 |
19 | 유압 지위 미는 사람 |
20 | 지위 수집을 위한 플랫폼 |
21 | 화염 절단기/(고객이 결정하는) 유압 가위 |
Electrics 통제 시스템 | |
23 | 형 진동을 위한 통제 시스템 |
24 | 기계를 곧게 펴는 철수를 위한 통제 시스템 |
25 | 거짓 막대기를 위한 효과적인 통제 시스템 |
28 | 지위 납품 롤러 테이블을 위한 통제 시스템 |
29 | 밖으로 지위를 위한 통제 시스템 |
30 | 중앙 유압 역을 위한 통제 시스템 |
강철 구조물 | |
31 | 주요 주물 플랫폼 |
32 | 주물 플랫폼 |
33 | 거짓 막대기 저장을 위한 플랫폼 |
보조 체계 | |
34 | 유압 장치 |
35 | 이차 coolings 증기를 위한 장치 출력 |
36 | 이차 찬물을 위한 통제 시스템 |
37 | 부분을 곧게 펴는 철수를 위한 중단된 가동 상자 |
38 | 특별한 윤곽은 고객 요구에 따라 제공될 수 있습니다 |
가공 교류

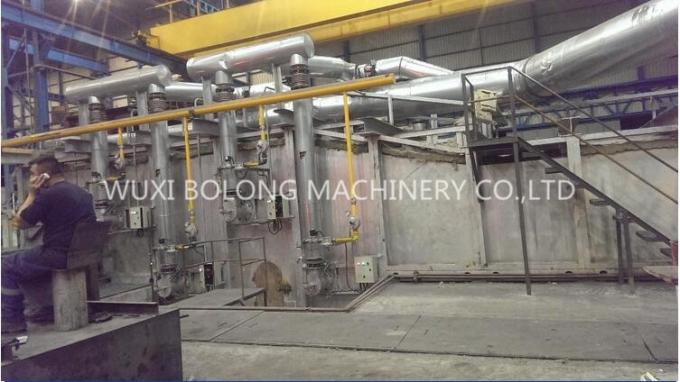

재가열 로
