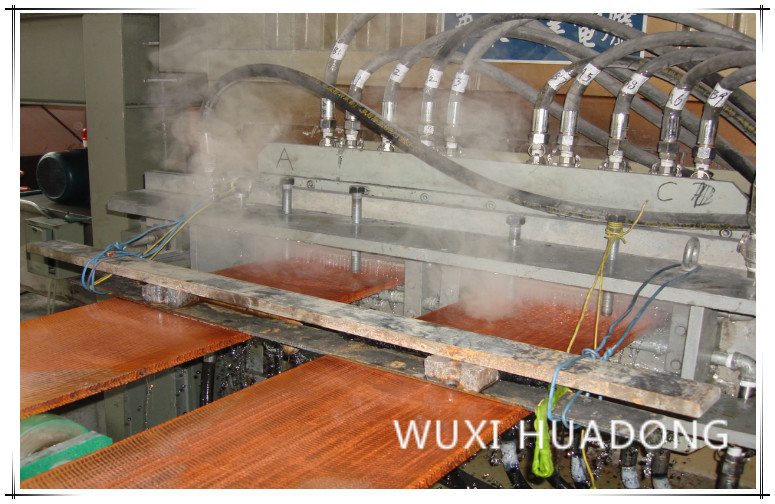

Oxgen 자유로운 구리 석판 지속 주조기 430 kWh/t 전력 소비
Ⅰ .SPECIFICATIONS
1. 주물 명세의 유형
* Oxgen는 구리를 해방합니다
(직사각형 모양) 1.1 판 지구 지위
간격 범위 * 폭 범위 (8--20) * (420--650의) mm
코일의 내부 직경 Φ (500의 범위--800의) mm
최대. 코일 Φ1600 mm의 외부 직경
최대. 코일 무게 8000 KG
생산 라인 1의 수--3개의 선 (단면도 상태에 따라 결정되기 위하여)
Ⅱ .PROCESS
Ⅲ .MAJOR 기술적인 PARAMENT
| 1.1 | 주물 속도: | |
| 견인 속도 | 0-64 mm/s (조정가능한 Stepless) | |
| Backstepping 속도 | 0-64 mm/s (조정가능한 Stepless) | |
| 지구 최적 회선 속도 | 90-120mm/min | |
| 1.2 | 장비 힘: | |
|
조합으로: 제련 붙들기 |
500Kw 200Kw |
|
| 견인 기계 | 7.5Kw | |
| 유압 전단 응력 | 80T | |
| 1.3 | 가위 간격 | 20mm (최대) |
| 1.4 | 감기는 기계 모수 | |
| 감기는 무게 |
6000Kg
|
|
| 코일의 안쪽 직경 |
Φ500-800mm
|
|
| 코일 직경 | 1600mm | |
| 1.5 | 기계 소음 가치 | 85 미만 dB |
| 1.6 | 기계 조작 선의 고도 | +1000mm |
| 1.7 | 기계 드라이브 방향 | 적당한 드라이브 |
| 1.8 | 생산 능력 | |
| 2개의 물가: 750-1200Kg/h | 폭: 470mm 간격: 25mm | |
| 장비 집합 기계 힘 | 700Kw | |
Ⅳ. 주요 과정 PARAMENTS
| 1 | 산출 | 750-1200Kg/h |
| 2 | 온도 통제 범위 | ≤1300℃ |
| 3 | 열 절연제 로의 온도 조종 정밀도 | ±5℃ |
| 4 | 수직과 수평한 포용력 |
수평한: + 0.10mm 수직: ±0.20mm |
| 5 | 조정 범위를 밀고 당기십시오 |
강요: (electrodeless) 0-64mm/s ±0.1mm 잡아당기기: (electrodeless) 0-64mm/s ±0.1mm |
| 6 | 낫 곡선 | 1.5mm/m |
| 7 | Dragger 조정 범위 |
끌기: (electrodeless) 0-64mm/s ±0.1mm Backsteppingl: (electrodeless) 0-64mm/s ±0.1mm |
| 8 | 끌기 최대 회선 속도 | 120mm/min |
| 9 | 감기는 조정 범위 |
코일 Φ500-Φ800mm의 안쪽 직경 코일 Φ1600mm의 외부 직경 |
| 10 | 최대 감기는 속도 |
250mm/min |
| 11 | 탄력 있는 조정 범위 | 0.95-0.75 |
| 12 | coiliing의 탑 dgree | ≤40m |
| 13 | 단위 전력 소비 | 430kWh/t |
Ⅴ. 장비 부품표
| 아니다. | 장비 이름과 Spec. | 단위 | 양 |
| 1 | 기계 부속 | ||
| 1.1 | 결합된 로를 녹고 붙들기 | 세트 | 1 |
| 1.2 | 형 | 세트 | 2 |
| 1.3 | Dragger | 세트 | 1 |
| 1.4 | 유압 절단기 | 세트 | 1 |
| 1.5 | 감기는 기계 | 세트 | 2 |
| 2 | 유압 장치 | ||
| 2.1 | 유압 역을 titing 결합된 로 | 세트 | 1 |
| 2.2 | 유압 절단기 유압 역 | 세트 | 1 |
| 2.3 | Dragger와 감기는 기계 유압 역 | 세트 | 1 |
| 3 | 전기 통제 시스템 | ||
| 3.1 | 힘 빈도 전기 화로 통제 시스템 | 세트 | 2 |
| 3.2 | 자동 제어계 | 세트 | 1 |
| 4 | 장비를 가진 기술적인 문서 | 세트 | 2 |
| 4.1 | 기구 설치 도표 | 파일 | 1 |
| 4.2 | 장비 명세 | 파일 | 1 |
| 4.3 | 전기 통제 시스템의 원리 도표 | 파일 | 1 |
| 4.4 | 통제 장 배치 | 파일 | 1 |
| 4.5 | 주요 전기 장비를 위한 제품 명세서 | 파일 | 1 |
| 4.6 | 유압 장치 도표 | 파일 | 1 |
| 4.7 | PLC 프로그램 | 파일 | 1 |
