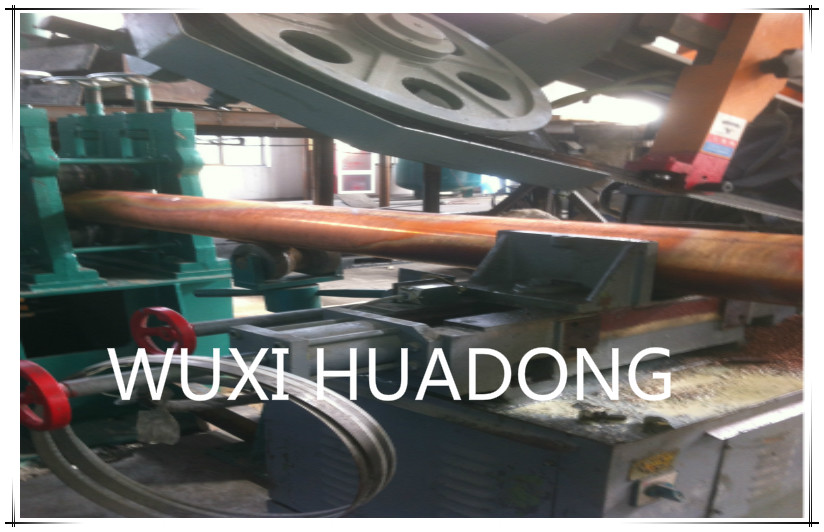

100mm 빨간 구리 관을 위한 수평한 구리 지속 주조기
Ⅰ. 명세:
1. 주물 명세의 유형
* 빨간 구리, 산소 자유로운 구리
1.1 관
a. 외부 직경 Φ (28의 범위--300의) mm
b. 벽 간격 4의 범위--80 mm
c. 생산 라인의 수
1-- 8개의 선 (단면도 상태에 따라)
Ⅱ. 과정:
생산 라인의 주요 장비
로, 형의 마이크로 여행 뒤집을 수 있는 주조기를, 깎는 기계 * 2 붙드는, 녹는으로 완화 machines* 3, 유압 단위, 냉각 장치 및 전기 기계 통제 단위 등 동기화.
* 또는 특별한 필요조건, 지하 수로 유형 용융 제련 붙드는 조합으로 또는 지배할 수 있는 수로 유형 용융 제련 붙드는 조합으로 순수한 금속의 던지기를 위해 2.1는 채택될 수 있습니다;
* 생성 둥글 모양의, 관 모양과 특별하 모양 지위, sawing 기계를 동기화하는 커트에 길이를 위해 2.2는 채택될 수 있습니다;
* 생성 둥글 모양의, 관 모양과 특별하 모양 지위, 지위 받고 저장하기를 위한 물자 재고 플랫폼을 위해 2.3는 채택될 수 있습니다.
Ⅲ. 막대 철사를 위한 수평한 지속 주물 생산 라인의 장비 성분표
| 아니다. | 장비 이름과 Spec. | 단위 | 양 | 말 |
| 1 | ||||
| 2 | 녹는 로 | 세트 | 1 | 녹는 강저, 코일, waer 재킷 및 철심을 포함하여. |
| 3 | 자동활송장치 | 세트 | 2 | 1 사용 중 및 1 대역 |
| 4 | 로를 붙들기 | 세트 | 1 | 녹는 강저, 코일, 수투, 철심, (특별하 만들어지는) 수직 온도 측정 장치, 열전대 (백금과 로듐 포함)와 보호 관을 포함하여. |
| 5 | 녹은 강철 저장 국자 및 자동활송장치 | 세트 | 1 | 로를 붙들기에서 소결 후에 형으로 옮기는 물자를 위해. |
| 6 | 형 체계 (Ф30-200) | 세트 | 2 | 흑연 형을 포함하여 |
| 7 | Dragger (5KW) | 세트 | 1 | |
| 8 | 동기화하는 sawing 기계 자동 추적 | 세트 | 1 | |
| 9 | 물자 재고 플랫폼 | 세트 | 1 | 사슬 구동, 5M의 길이 |
| 10 | 우두머리 탱크 | 세트 | 1 | |
| 11 | 견인 운반대 롤러 | 세트 | 1 | |
| 12 | 찬물 분배자 | 세트 | 1 | 전기 화로의 변압기, 반응기, 코일, 수투, 물 냉각 케이블 및 형 (1 차 및 이차 냉각)를 위한 찬물을 포함하여. |
| 13 | 유압 장치 | 세트 | 2 |
유압 역 및 실린더를 포함하여 |
| 14 | 전기 화로의 전기 통제 가동 체계 | 세트 | 1 | 녹는으로 및 붙들기로 (시멘스는 주요 전기 성분을 위해 선택됩니다)를 위한 통제 장을 포함하여. |
| 15 | 순서 관리 가동 체계 | 세트 | 1 | 동기화되는 자동 귀환 제어 장치 모터와 과정의 통제를 위해 물자 재고 플랫폼의 sawing 기계 및 통제 자동 추적. |
