직사각형 빨간 구리 수직 지속 주조기 자동적인 고능률
1SET
MOQ
negotiation
가격
Rectangular Red Copper Vertical Continuous Casting Machine Automatic High Efficiency
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
기본 정보
원래 장소: 중국
브랜드 이름: Jingjie
인증: ISO/CE
모델 번호: GVT
하이 라이트:

수직 꽃 피마자

,

ccm 기계

결제 및 배송 조건
포장 세부 사항: 외부 패킹을 위한 나무로 되는 상자에서 포장하는
배달 시간: 30 작업 일은 후에 당신의 지불금을 받았습니다
지불 조건: 티 / T 또는 패 / C 조
공급 능력: 한달 10Sets
제품 사양
장비 종류: 수직선
생산의 형태: 반 지속
제품 재질: 빨간 구리, 고급장교, 청동
제품 간격: (80-300) mm
제품 폭: (420--1200년) mm
생산 산출: 5tons
제품 설명

직사각형 빨간 구리 수직 지속 주조기 자동적인 고능률





Ⅰ. 명세:

1. 주물 명세의 유형

* 빨간 구리, 고급장교, 청동



1.1 (관 모양) 빈 지위

a. 간격 범위 * 폭 범위 (80-- 300) * (420-- (관 모양) 1200년) mm 1.2 빈 지위

b. 고객 요구에 따라 결정될 길이

c. 단면도와 산출에 따라 결정될 생산 라인의 수



1.2 둥글 모양 지위

a. 직경 범위 Φ (80-- 350의) mm

b. 고객 요구에 따라 결정될 길이

c. 단면도와 산출에 따라 결정될 생산 라인의 수

가깝 그물 모양 단면도에 있는 고객 요구에 따라 결정되기 위하여



Ⅱ. 프로그램 보기

1. 지위 명세

   간격 범위 * 폭 범위 (80-- 300) * (420-- 1200년) mm

2. 효과적인 던지는 무게: ≥5t

3. 녹는으로 지역 (를 포함하여로): 5000 * 7000mm
4. 플랫폼 고도: 2500mm
5. 지도 주조기는 지역을 커버합니다: 4000 * 2500mm
6. 주물 가이드 우물 폭: 2500 x 2500의 x 깊이 6000mm
7. 로 찬물: 15m ³ /h
8. 형 찬물: 12m ³ /h



Ⅲ. 장비의 구성:

    녹는으로, 형 장치 트롤리 및 형의 철사 막대 (이하 가이드 주조기로 불리는) 반 지속적인 가이드 주조기, 물 냉각 장치, 유압 장치, 전기 통제 시스템, 특별한 장식새김.

1.1 녹는 로

    녹는 로에는 생산 라인, 그것에 있는 첫번째 핵심 장비 있습니다 큰 수용량, 로의 특성 다음 고성능 requirements.the가입니다.

1.1.1.  수직 배럴은으로 몸을, 간단한 석공술 로와 더불어, 먹이고, 덮고, 청소하고 다른 가동 형성했습니다. 편리한 건축자재의 이점, 작은 직업 지역, 낮은 지상 열복사 및 저출력 소비, 등.

1.1.2.  제트기 녹는 강저의 “W” 유형을 사용하여, 용해 온도 다름을 감소시키십시오;
3개는 물 냉각 수로의 사용, 강화합니다 구성요소 겸용성을 내려진 감지기일 수 있습니다

1.1.3.  물 냉각 수로의를 사용하여는, 강화합니다 구성요소 겸용성을 내려진 감지기일 수 있습니다;

1.1.4 로와로 덮개를 기울어서 수압, 작동 균형 및 믿을 수 있는 구조에 의해 운영합니다;

1.1.5 직사각형 입, 왜냐하면 1100년 x 900mm 음극선 구리 원료는 자를 수 없습니다
, 전체적인 먹이는 자르십시오;

1.1.6로 내화물은 상표 고성능 유도 전기로를 공급하기 위하여 제조자를 이용했습니다.

1.1.7 기술적인 모수
1.2.1 정격 수용량: 2.5t

1.2.2 최대 수용량: 3.5t
1.2.3 정격 출력: 600kW

1.2.4 정격 전압: 600V
1.2.5 녹는 비율: 2.2t/h

1.2.6 전력 소비: 280kwh/t 보다는 더 적은
1.2.7 작동 온도: 1250년

1.2.8 찬물 comsumption: 4~5m ³ /h



1.2 지도 주조기

1.2.1 기술적인 모수:
1.2.1.1 최대 방위 수용량의 많거나 같 10t

1.2.1.2 효과적인 방위 수용량: >6t
나사 막대의 1.2.1.3 길이: 7800mm

1.2.1.4 나사 직경: Tr220 * 18mm
1.2.1.5 막대 길이: 7500mm

1.2.1.6 막대 직경: 직경 315mm
1.2.1.7 최대 작동 치기: 6500mm
1.2.1.8 드라이브 모터: AC 동시 자동 귀환 제어 장치 모터,

1.2.1.9 드라이브 모터 힘: 7.5KW.
1.2.1.10 지도 주물 속도: 0 ~ 320mm/min,

조정가능한 1.2.1.11 Stepless
1.2.1.12 빠른 반환 속도: 500mm/min 보다는 더 많은 것
1.2.1.13 실크 윤활: 명목상 교류 50mL/min,

1.2.1.14 명목상 압력 20MPa



1.3 형 트롤리
    결정에 의하여 고쳐진 장치, 그것에는 옆 운동을 위한 결정기 차 형, 가이드를 적재하고 내리기를 위한 할 수 있고 주괴, 형 트롤리의 머리 그리고 들기 있습니다 포지셔닝이 던지고 차가 지도에서 확고하게 할 수 있다 그래야 장치를 잠그는 것은 차로, 기복 패널을 대체하기 위하여 위치를 던지고, 결정기의 다른 명세 그리고 흐름수에 적응시킬 수 있습니다. 빈도 변환 진동 모터 드라이브 장치의 윤곽은, 그것의 힘 2.2kW, 진동 빈도입니다 0입니다 ~ 160배 /min는, 진폭 0입니다 ~ 12mm.

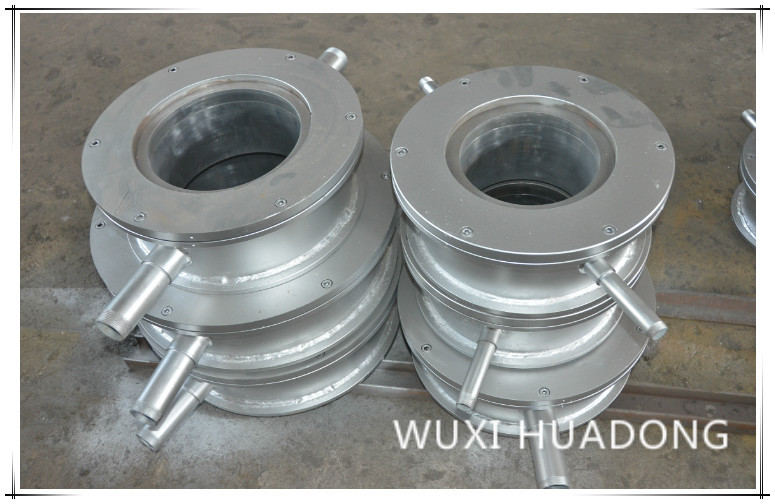

1.4 형
    구리 (또한 당에 의하여 생산 자원, 지르코늄 및 구리), 흑연에 의하여를 위한 결정기 물자의 안 벽은 지상 질 개량에 찬성하여 임신된 세트 입니다. 재래적방법 이외에, 강철의 지속 주물의 원리는 찬물의 부분적인 비등의 효과적인 제거를 촉진하는 좁은 틈새 유형 만조 속도 냉각 형의 사용에서 당겨질 수 있습니다.
    기술적인 모수:
찬물 압력: 0.05 ~ 0.15MPa 찬물 comsumption: 80 ~ 100m ³ /h



1.5 방어적인 대기권 덮개
    방어적인 대기권 덮개는 결정기 안쪽에 액높이를 보호하는 가스 방어적인 대리인 (산업 가스)를 통해서, 감소시킵니다 산화물 광재의 결점을 일 수 있습니다.



1.6 물 냉각 장치
    물 냉각 장치는 감지기 포탄, 코일, 수투, 물에 의하여 냉각된 케이블, 변압기, 단계 평형 반응기를 위한 생산 라인 장비의 냉각을 위해 주로, 즉 이용됩니다; 그것은 물 분배기, 침체 수집가로 이루어져 있고 반환 유형을 포함하여 연합되는 배관, 벨브 및 다른 사람은, 선택의 당을 위한 압력의 압력 그리고 2개의 종류에 의하여 할 수 있습니다; 수압 침체 온도 전시, 통제 및 경보의 내부고정기와 같은 기능이 있습니다.
    기술적인 모수:
1.6.1 인레트 압력: 0.3 ~ 0.4MPa,

1.6.2 인레트 온도: 5 ~ 45도,

1.6.3 물 소비량: 18 ~ 20t/h
1.6.4 출구 온도: 55℃ 보다는 더 적은,

1.6.5 온도 일어나는 허용: 20℃ 보다는 더 적은 (최대 인레트 온도에),
1.6.6 총 경도 (CAO): 10mg 동등한 /L 보다는 더 적은,

1.6.7 방수: 2000년 더 중대하게/cm.



1.7 유압 장치
    녹는으로 드는 기울기를 위한 유압 장치가, 걷고, 들고 내버리고, 열리고 닫히기 전후 및 닫히는 및 절연제 따르는 로는 열리는으로 덮개 뚜껑, 유압 역에 의하여 집중된 공급 압력 액체, 전동 유압 벨브 통제를 채택합니다.
기본적인 모수: 석유 탱크 (외관): 1300년 * 900 * 700mm (스테인리스)
효과적인 수용량: 600L
정격 일 압력: 16MP
명목상 흐름율: 40L/min
기름 펌프 모터: 15kw * 2 (1개의 사용, 1 대역)



1.8 전자 제어 체계
    단위의 전기 통제 시스템은 각각 통제되는 녹는으로, 지도 주조기, 물 냉각 장치, 유압 장치입니다, 우리의 회사는 성숙한 안정되어 있는 전기 통제 장비 본래 제품의 전부 국내 및 외국 유명한 제조자에서 사용된 각 연결, 통제 시스템 및 전자 제품의 생산의 필요조건에 따라 필요한 운영 기능을 완료하기 위하여 제공하고, 그것에게 장비 신뢰성 및 응용성을 지키는 어느 정도 한계 수용량을, 남겨두었습니다. 그(것)들의 사이에서:
    수입된 상표 (일본 Yaskawa 7.5kW 자동 귀환 제어 장치 체계) 높은 토크 디지털 방식으로 AC 자동 귀환 제어 장치 체계에 의해 모는 가이드 주조기 자동 귀환 제어 장치.



Ⅲ. 둥근 지위를 위한 수직 지속 주물 생산 라인의 장비 성분표

아니다. 장비 이름과 Spec. 단위
1 반 지속 주물 로 세트 1 600KW
2 반 5T 철사 막대 지속 주조기 세트 1
3 형 트롤리 세트 1
4 형  세트 1
5 주조기 전달계 세트 1
6 주조기 전원 시스템 세트 1
7 형의 거짓 막대기 머리 세트 1
8 길이 통제 시스템 세트 1
9 찬물 분배자 세트 1
10 유압 장치 세트 1



11 전기 통제 가동 체계   등등 1



직사각형 빨간 구리 수직 지속 주조기 자동적인 고능률 0직사각형 빨간 구리 수직 지속 주조기 자동적인 고능률 1직사각형 빨간 구리 수직 지속 주조기 자동적인 고능률 2
