고급 장교 100mm 막대 구리 지속 주조기 수평 한 유형
Ⅰ. 명세서:
1. 주조 사양의 종류 | 놋쇠 |
1.1 | 로드 와이어 빌릿 (원형) |
ㅏ. | 직경 범위 Φ (18--300) mm |
비. | 생산 라인 수 |
씨 | 1 ~ 12 라인 (단면 조건에 따라) |
Ⅱ. 과정 :
생산 라인의 주요 장비
용해로, 유지로, 금형, 마이크로 트래블 가역 주조기, 동기화 전 단기 * 2, 권선기 * 3, 유압 장치, 냉각 장치 및 전기 기계 제어 장치 등
* 2.1 순수 금속 또는 특수 요구 사항의 주조를 위해, 지하 채널 형 제련 유지 조합로 또는 제어 가능한 채널 형 제련 유지 조합로를 채택 할 수있다.
2.2 원형, 관형 및 특수형 빌렛을 생산하기 위해, 절단 길이 동기화 톱 기계가 채택 될 수있다.
* 2.3 원형, 관형 및 특수형 빌렛을 생산하기 위해 빌렛을 수용하고 저장하기위한 자재 재고 플랫폼을 채택 할 수있다.
Ⅲ. 로드 와이어 용 수평 연속 주조 생산 라인의 장비 구성 요소 목록
아니. | 장비 이름 및 사양 | 단위 | 수량 | 비고 |
1 | ||||
2 | 용해로 | 세트 | 1 | 녹는 홈, 코일, 방수 재킷 및 철심 포함. |
삼 | 급류 | 세트 | 2 | 하나의 사용 중 및 하나의 대기 |
4 | 유지로 | 세트 | 1 | 용융 그루브, 코일, 워터 재킷, 철심, 수직 온도 측정 장치 (특별 제작), 열전대 (백금 및 로듐 함유) 및 보호 튜브 포함. |
5 | 녹은 강철 저장 국자 및 슈트 | 세트 | 1 | 유지로에서 소결 후 금형으로 재료를 이송하기위한 용도. |
6 | 금형 시스템 (50-0) 12 | 세트 | 2 | 흑연 금형 포함 |
7 | 드래 거 (5KW) | 세트 | 1 | |
8 | 동기화 된 자동 추적 톱 기계 | 세트 | 1 | |
9 | 자재 재고 플랫폼 | 세트 | 1 | 체인 드라이브, 5M 길이 |
10 | 헤더 탱크 | 세트 | 1 | |
11 | 견인 캐리어 롤러 | 세트 | 1 | |
12 | 냉각수 분배기 | 세트 | 1 | 변압기, 원자로, 전기로 코일, 워터 재킷, 수냉 케이블 및 금형 (1 차 및 2 차 냉각) 용 냉각수 포함. |
13 | 유압 시스템 | 세트 | 2 | 유압 스테이션 및 실린더 포함 |
14 | 전기로의 전기 제어 시스템 | 세트 | 1 | 용해로 및 유지로 제어 캐비닛 포함 (지멘스는 주요 전기 요소로 선택). |
15 | 공정 제어 운영 시스템 | 세트 | 1 | 서보 모터 및 프로세스 제어, 동기화 된 자동 추적 톱 기계 및 자재 재고 플랫폼 제어용. |
Ⅳ. 배달 날짜:
계약이 발효 된 후 75 일 이내에 배달됩니다.
Ⅴ . 판매 후 서비스
1. 장비의 본체에는 1 년의 무상 보증이 제공되며, 특수 구성 요소는 별도로 논의해야합니다.
2. 시험 생산 기간 동안 (장비 시운전이 완료된 후 3 개월 이내에) 당사는 후속 서비스를 위해 전문 기술자를 파견합니다.
보증 기간 내에 품질 문제로 인해 결함이 발생하면 당사는 통지를받은 후 72 시간 이내에 문제를 해결하기 위해 현장에 직원을 파견합니다.
장비의 보증 기간이 만료 된 후 당사는 통지를받은 후 24 시간 이내에 효과적인 솔루션을 제공하며, 사용자가 문제를 해결하지 못하면 비용을 청구하여 유지 보수 작업을 위해 직원을 파견합니다.
장비의 연간 정밀 검사를 위해 당사는 전문 기술자를 파견하여 턴어라운드 계획을 수립하는 데 사용자와 함께 무료로 제공합니다.
보증 기간 내에 당사는 전문 기술자를 현장에 파견하여 장비의 작동 상태를 확인하고 현장 서비스를 제공 할 수 있습니다.
장비의 보증 기간이 만료 된 후 반년마다 한 번 초대에 한 번 재 방문 할 수 있습니다.
3. 회사에 혁신 및 개선 사항이 있거나 유사한 장비에 대한 건설적인 제안이있는 경우, 당사는 사용자에게 제 시간에 통지 할 것입니다.

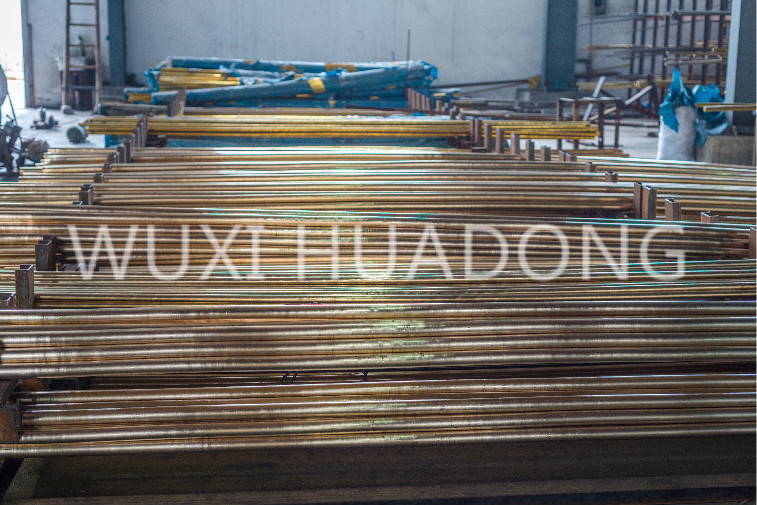

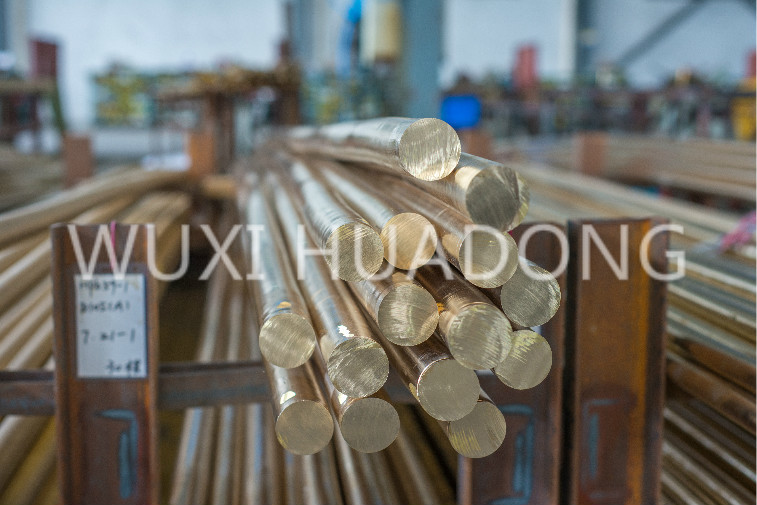

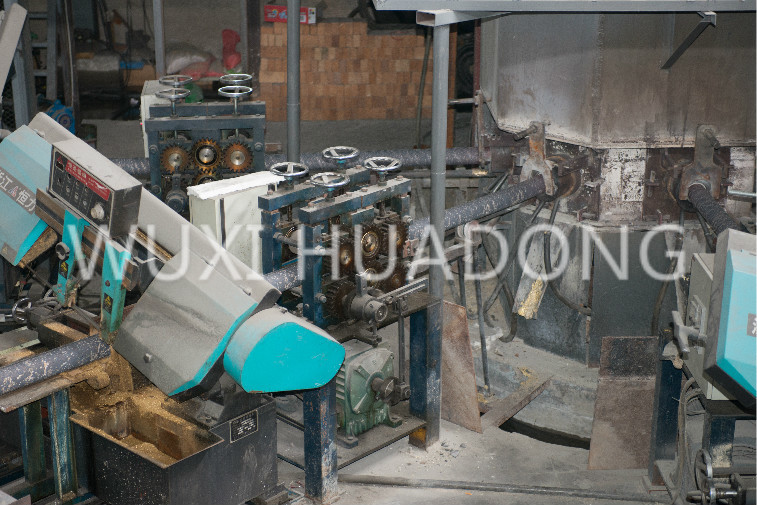

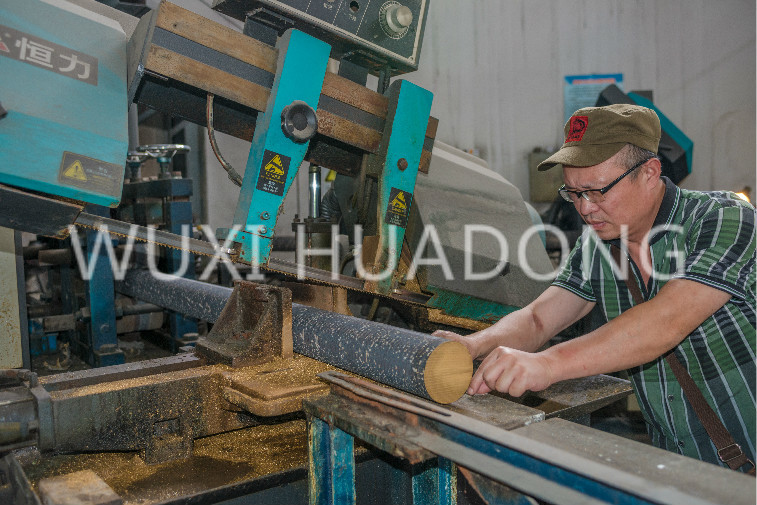

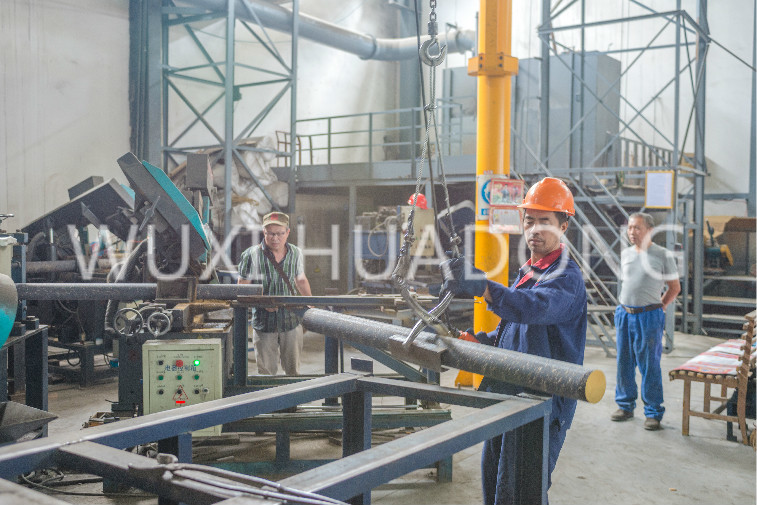

Ⅵ. 빨간 구리 수평 한 연속 주조기의 그림
