높은 생산력 벨 어닐링로, 철강 선 어닐링로
1. 수소 또는 질소 시스템
2. 높은 대류 흐름 가열
3. 일관된 기계적 성질
4. 최적화 된 제어 프로그램

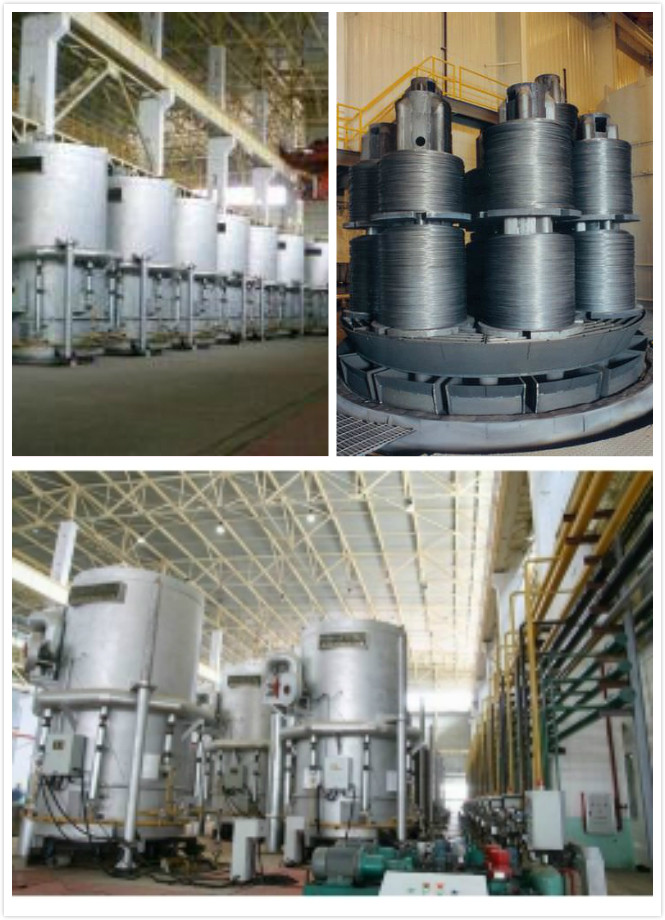

1. 용광로 소개
벨 타입 어닐링 퍼니스는 스틸 스트립, 알루미늄 스트립 및 구리 스트립을 어닐링하는 데 사용됩니다. 퍼니스 로딩 용량은 60Tons (Max.)에 도달 할 수 있습니다. 적재 직경은 2.6 미터 (최대)에 도달 할 수 있고 적재 높이는 3.7 미터 (최대)에 도달 할 수 있습니다.
2. 주요 특징
(1) 100 % 수소 또는 75 % 수소 또는 질소 시스템
(2) 대류 흐름 가열
(3) 어닐링 재료의 일관된 기계적 성질
(4) 최적화 된 제어 프로그램
(5) 생산 비용을 최소화
(6) 높은 생산성
(7) 강철, 술 장수, 알루미늄 및 합금을위한 주문을 받아서 만들어진 디자인; 스트립, 와이어 및 튜브.
3. 주요 구성 요소 :
(1). 가열 커버
(2). 냉각 덮개
(삼). 푸네베이스
(4). 안쪽 덮개
(5). 전기 시스템
4. 로의 주요 매개 변수 :
강철의 경우 :
아니 | 안건 | 매개 변수 | 말 |
1 | 적재 직경 | 1500mm | |
2 | 적재 높이 | 2600mm | |
삼 | 내부 커버 직경 | 1700mm | |
4 | 로딩 코일 무게 | 25 톤 | 코일 5 개 |
5 | 기본 적재 용량 | 35 톤 | 안전율 |
6 | 최대 어닐링 온도 | 750 ℃ | 조정 가능한 300 ~ 750 ℃ |
7 | 가열 덮개의 최대 온도 | 850 ℃ | 설정 가능 |
8 | 난방 전력 | 450kw + 10 % | |
9 | 온도 상승 시간 | 2.5 시간 | |
10 | 온도 상승 속도 | ≈120 ℃ / h | 온도가 500 ℃ 미만인 경우 |
111 | 용광로 온도 정확도 | ≤ ± 5 ℃ | |
12 | 용광로 외벽 온도 | ≤40 ℃ | 주변 온도 포함 |
13 | 가열 팬 전력 | 45/11 킬로와트 | 4P / 8P 배속 |
14 | 팬 블레이드 직경 | 900mm | |
15 | 입력 공기 | 36000m 3 / h | H 2의 75 % 미만 |
16 | 기압 | 1400pa | |
17 | 냉각 팬 모터 | 1.5kw × 2 | |
18 | 냉각 팬 블레이드 직경 | 550mm | |
19 | 냉각 공기 | 6000m 3 / h × 2 | |
20 | 최고의 진공 | 1 × 10 3 pa | |
21 | 퍼니스의 작동 압력 | 5KPa | |
22 | 진공 펌프 타입 | 2X-70 회전 블레이드 펌프 | |
23 | 진공 시간 | ≈20-25 분 | |
24 | 크레인 리프트 로딩 | ≥10T | |
25 | 리프팅 높이 | > 9.8m | 안전 거리 포함 |
26 | 소음 | ≤85db |
5. 생산 라인 설명 :
(1) 가열 덮개 :
가열 커버는 Q235A 플레이트 및 스틸 프로파일, δ = 5mm로 제작됩니다 . 난방 장치는 Ni80Cr20 스트립입니다. 외벽 온도는 35 ℃ 이하입니다.
(2) 내부 커버 :
고품질 SUS321 (1Cr18Ni9T)로 구성. 커버 δ = 6mm
(3) 퍼니스베이스 :
퍼니스베이스의 적재 중량은 35T이고, 적재 코일 중량은 24T이며, 가이드 플레이트 및 가이드 블레이드는 스테인레스 스틸 321로 만들어졌습니다.베이스와 내부 커버 사이에 40mm 실리콘 고무가있어 기밀성을 보장합니다.
