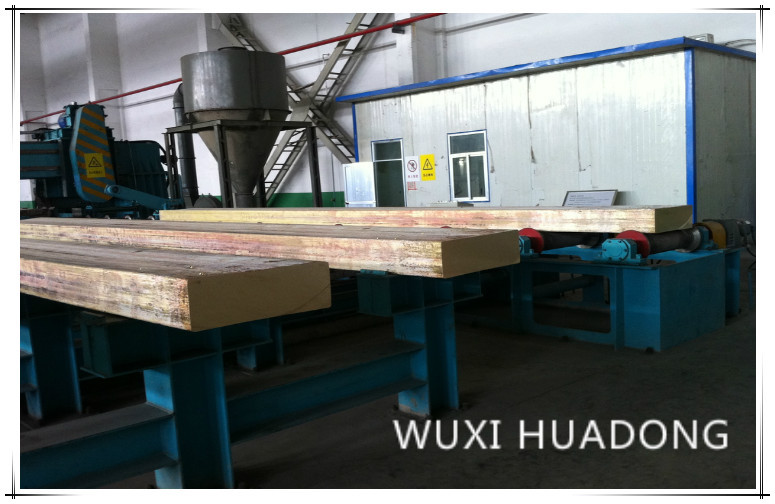

금관 악기 편평한 지위 수직 지속 주조기, 반 지속적인 주조 장비

Ⅰ. 명세서:

1. 주조 사양의 종류

* 황동

Ⅱ. 프로그램 예

1. 플랫 빌릿 사양

  320 × 120 × 5000mm

2.로 효과적인 주조 무게 : ≥1.5t

3. 빌렛 품질 요구 사항 :
압출 공정에서 주조 결함의 영향으로 빌렛 진 직도가 20mm 이하일 수 있습니다.
4. 빌렛 번호 : 단일
5. 기계 구조 : 선재 반 연속 주조기
6. 선재의 전체 길이 : L = 5000mm
7. 선재 직경 : Φ = 200X18mm

Ⅲ. 장비 구성 :

용해로, 금형 장치 트롤리 및 금형, 선재 세미 연속 가이드 주조기 (이하 가이드 주조기라고 함), 수냉 시스템, 유압 시스템, 전기 제어 시스템, 특수 공구.

1.1 용해로

용해로는 생산 라인의 첫 번째 핵심 장비이며 대용량, 고전력 요구 사항이 있습니다. 로의 다음 특성.

1.1.1. 수직 벽돌 모양의 퍼니스 본체, 간단한 벽돌 퍼니스, 공급, 덮개, 청소 및 기타 작업. 편리한 건축 자재, 작은 점유 면적, 낮은 표면 열 복사 및 낮은 전력 소비 등의 장점

1.1.2. "W"유형의 제트 용융 그루브를 사용하여 용융 온도 차이를 감소시킨다;
3 수냉식 채널의 사용은 센서를 언로드 할 수 있으며 부품 호환성을 향상시킵니다.

1.1.3. 수냉식 채널을 사용하면 센서를 언로드하고 구성 요소 호환성을 향상시킬 수 있습니다.

1.1.4 틸팅로 및 퍼니스 덮개는 유압, 작동 균형 및 신뢰할 수있는 구조로 작동합니다.

1.1.5 직사각형 입, 1100 x 900mm 음극 구리 원료 절단 불가
절단, 전체 먹이기;

1.1.6 용광로 내화물은 브랜드 제조업체가 고성능 유도로를 공급하는 데 사용했습니다.

1.2 납 주조기

1.2.1 기술 파라미터 :
1.2.1.1 3t 이상의 최대 지지력

1.2.1.2 유효 베어링 용량 :> 3t
1.2.1.3 나사 막대의 길이 : 7800mm

1.2.1.4 나사 직경 : Tr220 * 18mm
1.2.1.5 막대 길이 : 5000mm

1.2.1.6 막대 직경 : 직경 : 200mm
1.2.1.7 최대 작업 스트로크 : 6500mm
1.2.1.8 구동 모터 : AC 동기 서보 모터,

1.2.1.9 구동 모터 전력 : 7.5KW.
1.2.1.10 리드 캐스팅 속도 : 0 ~ 320mm / min,

1.2.1.11 무단 조정
1.2.1.12 빠른 복귀 속도 : 500mm / min 이상
1.2.1.13 실크 윤활 : 공칭 유량 50mL / min,

공칭 압력 20MPa

1.3 금형 트롤리
수정 고정 장치 용 결정 화기, 금형 로딩 및 언 로딩을위한 측면 이동, 헤드 및 잉곳 리프팅 안내 및 주조, 금형 트롤리에는 위치 및 잠금 장치가있어 자동차가 리드 캐스트 위치에 단단히 고정 될 수 있습니다. 릴리프 패널을 교체하기 위해 자동차로 다른 사양과 결정 화기의 유량 수에 적응할 수 있습니다. 주파수 변환 진동 모터 구동 장치의 구성, 전력은 2.2kW, 진동 주파수는 0 ~ 160 회 / 분, 진폭은 0 ~ 12mm입니다.

1.4 금형
구리 결정 화기 재료의 내벽 (또한 생산 자원, 지르코늄 및 구리), 흑연 함침 세트는 표면 품질을 개선하는 데 유리하다. 종래의 방법 이외에, 냉각수의 부분 비등의 효과적인 회피를 용이하게하기 위해 좁은 슬릿 형 고속 수냉 냉각 몰드를 사용하여 강의 연속 주조 원리를 도출 할 수있다.
기술적 인 매개 변수 :
찬물 압력 : 0.05 ~ 0.15MPa 찬물 소비 : 80 ~ 100m ³ / h

1.5 보호 대기 커버
보호 분위기 커버는 가스 보호제 (산업 가스)를 통해 결정 화기 내부의 액체 레벨을 보호하고 산화물 슬래그의 결함을 줄일 수 있습니다.

1.6 수냉 시스템
수냉 시스템은 주로 생산 라인 장비의 냉각, 즉 센서 쉘, 코일, 워터 재킷, 수냉식 케이블, 변압기, 위상 평형 반응기; 그것은 물 분배기, 역류 수집기 및 관련 배관, 밸브 및 압력에 의한 리턴 유형 캔 및 선택한 당사자의 두 가지 압력을 포함하여 기타로 구성됩니다. 수압, 역류 온도 표시, 제어 및 경보, 연동과 같은 기능이 있습니다.
기술적 인 매개 변수 :
1.6.1 입구 압력 : 0.3 ~ 0.4MPa,

1.6.2 입구 온도 : 5 ~ 45도,

1.6.3 물 소비량 : 18 ~ 20t / h
1.6.4 출구 온도 : 55 ℃ 미만,

1.6.5 온도 상승 허용 : 20 ℃ 미만 (최대 유입 온도)
1.6.6 총 경도 (CAO) : 10mg 당량 / L 미만,

1.6.7 방수 : 2000 / cm 이상

1.7 유압 시스템
용광로 리프팅 틸팅 용 유압 시스템, 보행 전후의 용광로 덮개 개폐 및 절연 주물 용광로는 뚜껑을 열고 덤핑하고 닫는 유압 스테이션 중앙 공급 압력 액체, 전기 유압 밸브 제어를 채택합니다.
기본 매개 변수 : 오일 탱크 (외관) : 1300 * 900 * 700mm (스테인레스 스틸)
유효 용량 : 600L
정격 작업 압력 : 16MP
명목상 유량 : 40L / min
오일 펌프 모터 : 15kw * 2 (1 회 사용, 1 회 대기)

1.8 전자 제어 시스템
단위의 전기 통제 시스템은 각각 녹는로,지도 주물 기계, 물 냉각 장치, 유압 장치를 통제됩니다, 우리의 회사는 각 연결, 생산의 필요 조건에 따라 필요한 작동 기능을 완료하기 위하여 성숙하고 안정되어있는 전기 통제 장비를 제공합니다 장비의 신뢰성과 적용 성을 보장하기 위해 모든 국내외 유명 제조업체의 원래 제품에 사용되는 시스템 및 전기 부품. 그들 중 :
수입 브랜드 (Japan Yaskawa 7.5kW 서보 시스템) 하이 토크 디지털 AC 서보 시스템으로 구동되는 가이드 캐스팅 기 서보.

Ⅲ. 둥근 빌릿을위한 수직 연속 주조 생산 라인의 장비 구성 요소 목록
