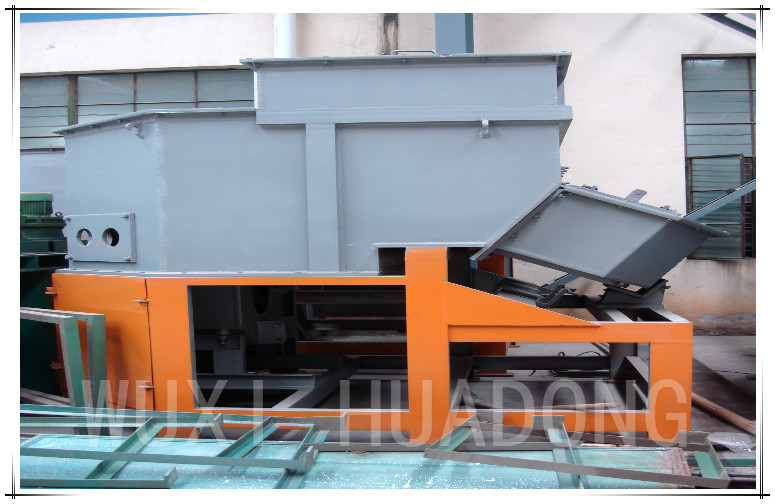

금관 악기 막대 지속적인 주물 기계 장치 산업 60mm 5 T / 일 수용량
Ⅰ. 사양:
1. 주조 사양의 종류
* 황동
1.1로드 와이어 빌릿 (원형)
* a. 직경 범위 Φ (18--300) mm
b. 생산 라인 수
* 1-12 라인 (섹션 조건에 따라)
Ⅱ. 과정 :
Ⅲ. 주요 기술 파라미터 :
1. 주파수 코어 드 압축 노 (황동 63 % 구리 + 37 % 아연)
(황동 합금 58 % 구리 + 42 % 아연)
| 1.1 | 총 정격 전력 : | ||
| 녹는 섹션 | 120KW | ||
| 홀딩 섹션 | 80KW | ||
| 총 전력 | 200KW | ||
| 생산 능력 | 5T / 일 | ||
| 1.2 | 녹는 섹션의 매개 변수 : | ||
| 정격 전압 | 380V | ||
| 단계 번호 | 3 단계 | ||
| 회수 | 50Hz | ||
| 최대 녹는 속도 | 300KGS / H | ||
| 정격 전압 | 380V | ||
| 회수 | 50Hz | ||
| 최대 녹는 속도 | 300KGS / H | ||
| 가열 온도 | 0 ~ 1250 ℃ | ||
| 유지 온도 | 1000-1250 ℃ | ||
| 전압 조정 레벨 | 90,120,150,180,210,240,300,340V | ||
| 냉각 모드 | 물 냉각 | ||
| 냉각수 온도 | ≤40 ℃ | ||
| 냉각수 수량 | 10 ~ 20T / H | ||
| 냉각수의 압력 | 0.2 ~ 0.4MPa | ||
| 1.3 | 홀딩 섹션의 매개 변수 : | ||
| 정격 전압 | 440V | ||
| 단계 번호 | 3 단계 | ||
| 회수 | 50Hz | ||
| 가열 온도 | 0 ~ 1250 ℃ | ||
| 유지 온도 | 1000 ~ 1250 ℃ | ||
| 전압 조정 레벨 | 90,120,150,180,210,240,300,340V | ||
| 냉각 모드 | 물 냉각 | ||
| 냉각수 온도 | ≤40 ℃ | ||
| 냉각수 수량 | 10 ~ 20T / H | ||
| 냉각수의 압력 | 0.2 ~ 0.4MPa | ||
2. Ф8-Ф60mm 수평 연속 주조기
| 2.1 | 모터의 힘 | 5kw (지멘스 또는 슈나이더) |
| 2.2 | 주조 속도 | 0 ~ 2000MM / 분 |
| 2.3 | 캐스팅 프로그램 | 당기기-중지 --- 당김 당기기 --- 중지 --- 후퇴 --- 중지 두 프로그램은 선택적으로 변경 및 변경 될 수 있으며 프로세스 매개 변수는 온라인으로 수정 될 수 있습니다. |
| 2.4 | 빌릿의 주조 사양 | Φ8-Φ60mm |
| 2.5 | 캐스팅 스트랜드 | Φ8 하나의 금형에 두 가닥 금형 -4 대 |
1 개의 형에있는 Φ60 4sets / 1 개의 물가 금형 -4 대 | ||
3. 동기식 자동 추적 톱 기계
| 3.1 | 모터의 힘 | 3.0KW |
| 3.2 | 톱질 벨트의 크기 | 1.1 × 34 × 4115 |
| 3.3 | 톱질 속도 | 27/46/68 |
| 3.4 | 절단 사양 | ≤Ф380 |
| 3.5 | 클램핑 모드 | 유압식 |
Ⅳ . 로드 와이어 용 수평 연속 주조 생산 라인의 장비 구성 요소 목록
| 아니. | 장비 이름 및 사양 | 단위 | 수량 | 비고 |
| 1 | ||||
| 2 | 용해로 | 세트 | 1 | 녹는 홈, 코일, 방수 재킷 및 철심 포함. |
| 삼 | 급류 | 세트 | 2 | 하나의 사용 중 및 하나의 대기 |
| 4 | 유지로 | 세트 | 1 | 녹는 홈, 코일, 워터 재킷, 철심, 수직 온도 측정 장치 (특별 제작), 열전대 (백금 및 로듐 함유) 및 보호 튜브 포함. |
| 5 | 녹은 강철 저장 국자 및 슈트 | 세트 | 1 | 유지로에서 소결 후 금형으로 재료를 이송하기위한 용도. |
| 6 | 금형 시스템 (Ф30-200) | 세트 | 2 | 흑연 금형 포함 |
| 7 | 드래 거 (5KW) | 세트 | 1 | |
| 8 | 동기화 된 자동 추적 톱 기계 | 세트 | 1 | |
| 9 | 자재 재고 플랫폼 | 세트 | 1 | 체인 드라이브, 5M 길이 |
| 10 | 헤더 탱크 | 세트 | 1 | |
| 11 | 견인 캐리어 롤러 | 세트 | 1 | |
| 12 | 냉각수 분배기 | 세트 | 1 | 변압기, 원자로, 전기로 코일, 워터 재킷, 수냉 케이블 및 금형 (1 차 및 2 차 냉각) 용 냉각수 포함. |
| 13 | 유압 시스템 | 세트 | 2 | 유압 스테이션 및 실린더 포함 |
| 14 | 전기로의 전기 제어 시스템 | 세트 | 1 | 용해로 및 유지로 제어 캐비닛 포함 (지멘스는 주요 전기 요소로 선택). |
| 15 | 공정 제어 운영 시스템 | 세트 | 1 | 서보 모터 및 프로세스 제어, 동기화 된 자동 추적 톱 기계 및 자재 재고 플랫폼 제어용. |
Ⅴ . 배달 날짜:
계약이 발효 된 후 75 일 이내에 배달됩니다.
Ⅵ. 판매 후 서비스
1. 장비의 본체에는 1 년의 무상 보증이 제공되며, 특수 구성 요소는 별도로 논의해야합니다.
2. 시험 생산 기간 동안 (장비 시운전이 완료된 후 3 개월 이내에) 당사는 후속 서비스를 위해 전문 기술자를 파견합니다.
보증 기간 내에 품질 문제로 인해 결함이 발생하는 경우 당사는 통지를받은 후 72 시간 이내에 문제를 해결하기 위해 현장에 직원을 파견합니다.
장비의 보증 기간이 만료 된 후, 당사는 통지를받은 후 24 시간 이내에 효과적인 솔루션을 제공하며, 사용자가 문제를 해결하지 못하면 비용을 청구하여 유지 보수 작업을 위해 직원을 파견합니다.
장비의 연간 정밀 검사를 위해 당사는 전문 기술자를 파견하여 턴어라운드 계획을 수립하는 데 사용자와 함께 무료로 제공합니다.
보증 기간 내에 당사는 전문 기술자를 현장에 파견하여 장비의 작동 상태를 확인하고 현장 서비스를 제공 할 수 있습니다.
장비의 보증 기간이 만료 된 후 반년마다 한 번 초대에 한 번 재 방문 할 수 있습니다.
3. 회사에 혁신 및 개선 사항이 있거나 유사한 장비에 대한 건설적인 제안이있는 경우, 당사는 사용자에게 제 시간에 통보합니다.
