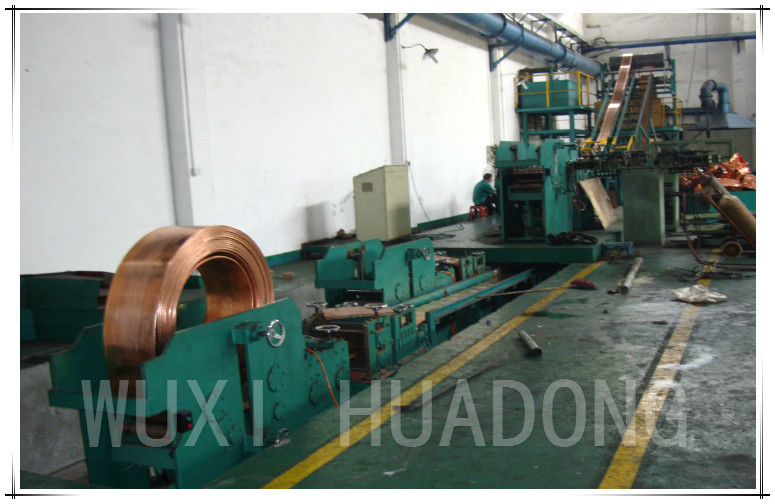

빨간 구리 지구 수평한 지속 주조기 선 제조자
요점에 의하여 구성되는 부속:
1.Induction 로
2. 견인 기계
3. 자동적인 절단기
4. 껍질을 벗김 기계 (짖는 기계)
5. 전기 통제 시스템
6.Water 냉각 장치
7. 먼지 제거 장비.
빨간 구리 지구 수평한 지속 주조기 선 제조자
주요 기술적인 모수:
1. 주물 속도: 1~30ton/day

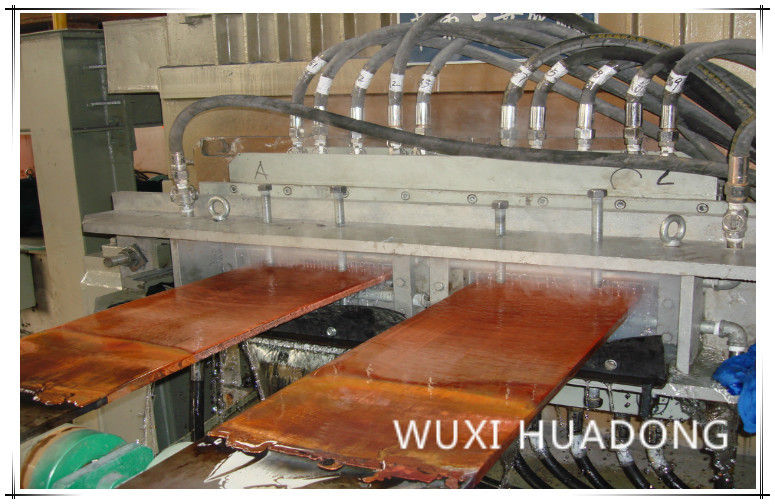

2. 지구 크기: 150mm~650mm (폭)
10mm~30mm (간격)
3. 로 부속:
빨간 구리 지구 수평한 지속 주조기 선 제조자
모형 |
녹기 비율 |
소형. 녹는 수용량 | 힘 | 정격 전압 | 정격 freq. | 단계 | 가동 온도 | (녹기)의 전력 소비 | 찬물 압력 | |
녹기 | 붙들기 | |||||||||
T/h | T | Kw | Kw | V | HZ | oC | Kw.h/T | Mpa | ||
GYT-200 | 0.2 | 0.15 | 60 | 30 |
380V/50Hz, 또는 필요에 따라 |
3 | 1250년 | 300 | 0.2-0.4 | |
GYT-300 | 0.3 | 0.2 | 90 | 45 | 280 | |||||
GYT-500 | 0.5 | 0.3 | 120 | 55 | 260 | |||||
GYT-750 | 0.75 | 0.5 | 180 | 70 | 260 | |||||
GYT-1000 | 1 | 0.55 | 240 | 70 | 260 | |||||
GYT-1500 | 1.5 | 0.6 | 360 | 95 | 240 | |||||
GYT-2000 | 2 | 0.7 | 480 | 120 | 240 | |||||
GYT-3000 | 3 | 0.85 | 720 | 160 | 230 |
빨간 구리 지구 수평한 지속 주조기 선 제조자
가공 도표:
1.PROCESS
생산 라인의 주요 장비
로, 형의 마이크로 여행 뒤집을 수 있는 주조기를, 깎는 기계 * 2 붙드는, 녹는으로 완화 machines* 3, 유압 단위, 냉각 장치 및 전기 기계 통제 단위 등 동기화.
* 또는 특별한 필요조건, 지하 수로 유형 용융 제련 붙드는 조합으로 또는 지배할 수 있는 수로 유형 용융 제련 붙드는 조합으로 순수한 금속의 던지기를 위해 1.1는 채택될 수 있습니다;
* 생성 둥글 모양의, 관 모양과 특별하 모양 지위, sawing 기계를 동기화하는 커트에 길이를 위해 1.2는 채택될 수 있습니다;
* 생성 둥글 모양의, 관 모양과 특별하 모양 지위, 지위 받고 저장하기를 위한 물자 재고 플랫폼을 위해 1.3는 채택될 수 있습니다.
장비의 2.MAJOR 기술적인 모수
1.1 | 주물 속도: | |
견인 속도 | 0-64 mm/s (조정가능한 Stepless) | |
Backstepping 속도 | 0-64 mm/s (조정가능한 Stepless) | |
지구 최적 회선 속도 | 90-120mm/min | |
1.2 | 장비 힘: | |
조합으로: 제련 붙들기 |
500Kw 200Kw |
|
견인 기계 | 7.5Kw | |
유압 전단 응력 | 80T | |
1.3 | 가위 간격 | 20mm (최대) |

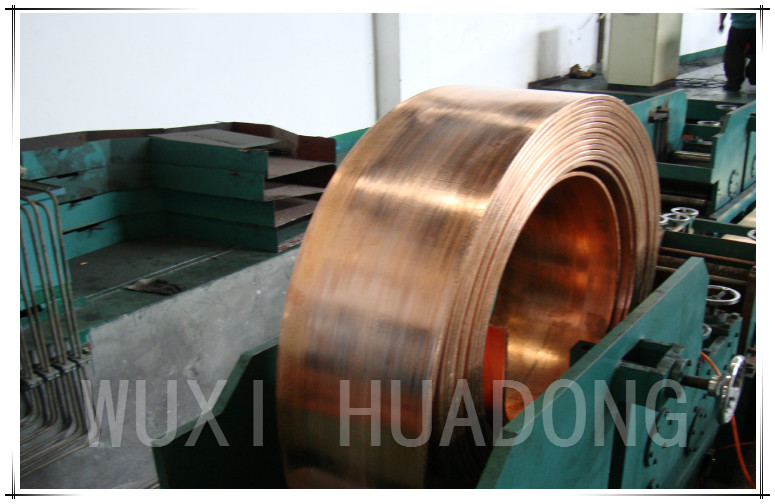

1.4 | 감기는 기계 모수 | |
감기는 무게 |
6000Kg
|
|
코일의 안쪽 직경 |
Φ500-800mm
|
|
코일 직경 | 1600mm | |
1.5 | 기계 소음 가치 | 85 미만 dB |
1.6 | 기계 조작 선의 고도 | +1000mm |
1.7 | 기계 드라이브 방향 | 적당한 드라이브 |
1.8 | 생산 능력 | |
2개의 물가: 750-1200Kg/h | 폭: 470mm 간격: 25mm | |
장비 집합 기계 힘 | 700Kw |
3. 주요 가공 모수
1 | 산출 | 750-1200Kg/h |
2 | 온도 통제 범위 | ≤1300℃ |
3 | 열 절연제 로의 온도 조종 정밀도 | ±5℃ |
4 | 수직과 수평한 포용력 |
수평한: + 0.10mm 수직: ±0.20mm |
5 | 조정 범위를 밀고 당기십시오 |
강요: (electrodeless) 0-64mm/s ±0.1mm 잡아당기기: (electrodeless) 0-64mm/s ±0.1mm |
6 | 낫 곡선 | 1.5mm/m |
7 | Dragger 조정 범위 |
끌기: (electrodeless) 0-64mm/s ±0.1mm Backsteppingl: (electrodeless) 0-64mm/s ±0.1mm |
8 | 끌기 최대 회선 속도 | 120mm/min |
9 | 감기는 조정 범위 |
코일 Φ500-Φ800mm의 안쪽 직경 코일 Φ1600mm의 외부 직경 |
10 | 최대 감기는 속도 |
250mm/min
|
11 | 탄력 있는 조정 범위 | 0.95-0.75 |
12 | coiliing의 탑 dgree | ≤40m |
13 | 단위 전력 소비 | 430kWh/t |
4. 장비 부품표
아니다. | 장비 이름과 Spec. | 단위 | 양 |
1 | 기계 부속 | ||
1.1 | 결합된 로를 녹고 붙들기 | 세트 | 1 |
1.2 | 형 | 세트 | 2 |
1.3 | Dragger | 세트 | 1 |
1.4 | 유압 절단기 | 세트 | 1 |
1.5 | 감기는 기계 | 세트 | 2 |
2 | 유압 장치 | ||
2.1 | 유압 역을 titing 결합된 로 | 세트 | 1 |
2.2 | 유압 절단기 유압 역 | 세트 | 1 |
2.3 | Dragger와 감기는 기계 유압 역 | 세트 | 1 |
3 | 전기 통제 시스템 | ||
3.1 | 힘 빈도 전기 화로 통제 시스템 | 세트 | 2 |
3.2 | 자동 제어계 | 세트 | 1 |
4 | 장비를 가진 기술적인 문서 | 세트 | 2 |
4.1 | 기구 설치 도표 | 파일 | 1 |
4.2 | 장비 명세 | 파일 | 1 |
4.3 | 전기 통제 시스템의 원리 도표 | 파일 | 1 |
4.4 | 통제 장 배치 | 파일 | 1 |
4.5 | 주요 전기 장비를 위한 제품 명세서 | 파일 | 1 |
4.6 | 유압 장치 도표 | 파일 | 1 |
4.7 | PLC 프로그램 | 파일 | 1 |
5. 판매 후 서비스
1. 장비의 주력부대는 1 년의 자유로운 보장을 보내고, 특별한 성분은 따로따로 토론될 것입니다;
2. 예심 생산 기간 도중 3 달 장비 위임이 완성된 후에 (안에), 우리의 회사는 후속 서비스를 위한 직업적인 기술공을 파견할 것입니다;
보증 기간 안에, 결함이 질 문제 때문에 생기는 경우에, 우리의 회사는 위치에 고시를 받기 후에 72 시간 안에 문제를 해결하기 위하여 인원을 파견할 것입니다;
장비의 보증 기간 후에 만료되어습니다, 우리의 회사는 고시를 받기 후에 24 시간 안에 효과적인 해결책을 제안하고 사용자가 문제를 해결하지 못하는 경우에, 단지 비용 경비만 위탁해 유지 관리 사항을 위한 인원을, 파견할 것입니다.
장비의 연례 정밀검사를 위해, 우리의 회사는 직업적인 선회 계획을 짜기에 있는 사용자를 결합하기 위하여 기술공을, 무료로 파견할 것입니다;
보증 기간 안에, 우리의 회사는 위치에 직업적인 장비의 가동 상태를 검사하고 진중 근무를 제공하기 위하여 기술공을 파견할 수 있습니다.
장비의 보증 기간 후에, 1개의 반환 방문은 년 반 당 안내장에 한 번 만들어질 수 있습니다 만료됩니다.
3. 우리의 회사는 유사한 장비를 위한 혁신과 개선 점 또는 건설적인 제안이 있는 경우에, 우리는 때 맞추어 사용자를 알릴 것입니다.
